Opis proizvoda

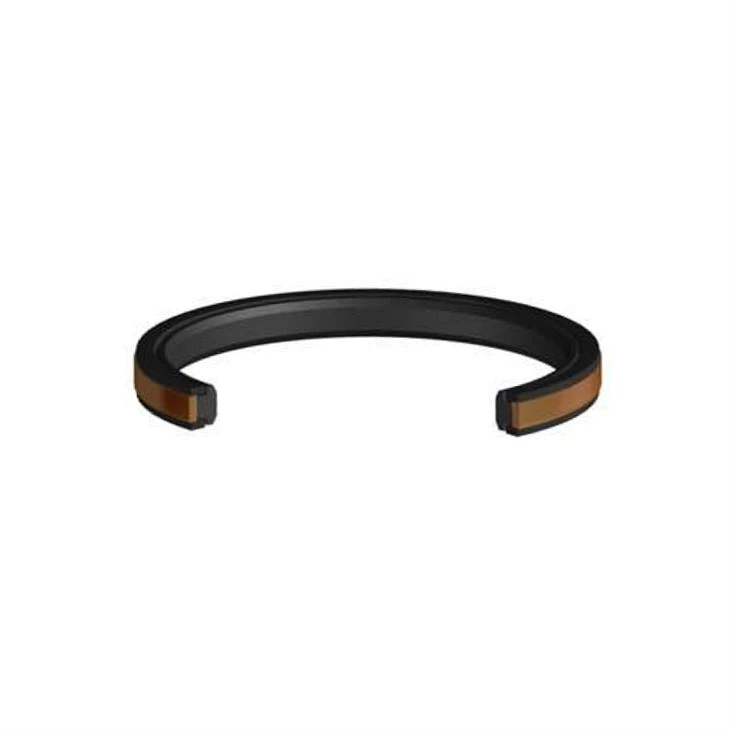

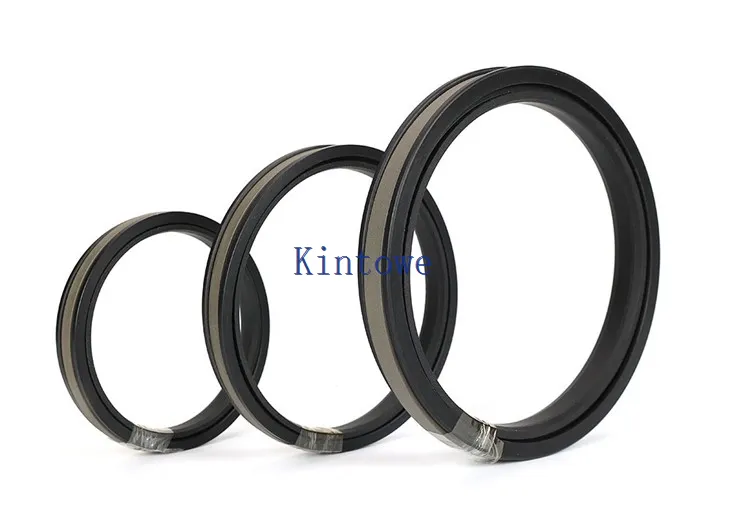

K735 Kompaktni dvostruki klipni brtvi
Prednosti:
☆ Nisko trenje
☆ Sposobnost visokog pritiska
☆ Dugi radni vijek
☆ Raspon raznolikosti materijalnih opcija za uklapanje mnogim radnim uslovima
K735 je kompaktan montažni dvostruki postupak klipa dizajniran za jedan klip i prikladan je za nizak do visokog pritiska, srednje do teških aplikacija.
Skupština se sastoji od sebe - podmazivanje, habanje - otpornog brončanog brončanog ili staklenog / mos2 ispunjenog PTFE prstena koji nudi veliku izdržljivost i dugovječnost. Uz to, učitava ga NBR Energizer koji pruža izvrsnu podršku i energiju na brtvu, osiguravajući da optimalno izvodi u različitim uvjetima.
Štaviše, dvostruko djelovanje klipnog brtva dolazi s termoplastičnim klipnim prstenovima za ekstruziranje, pružaju izvrsnu podršku sa obje strane i sprečavaju kontaminaciju energizacije i prstena za energiju i poklopac. Ova značajka osigurava da skupština ostane čista i bez obzira na bilo kakvo sredstvo, što poboljšava njegovu izdržljivost i dugovječnost.
K735 klipni brtva dizajnirana je za upotrebu u raznim opremi i posebno je prilagođen za upotrebu u zemljanim strojevima i ostalim opremom autoputa-. Ova klipna brtva može isporučiti pouzdanu, curi - besplatnu performanse koja pomaže u osiguravanju optimalne funkcije sistema i dugog - operacije.
Proces proizvodnje:
Tehnički detalji
| Operativni uslovi | Metrički | Inč |
| Maksimalna brzina | 1,5m / sek | 4,5 ft / sec |
| Temperaturni raspon | -40 stepen +120 stepen | -40 stepen f +250 stepen f |
| Maksimalni pritisak | 500bar * | 7500 p.s.i.* |
| Maksimalni ekstruzijski jaz | Brojke prikazuju maksimalni dopušteni jaz svu na jednoj strani koristeći minimalnu šipku Ø i maksimalnu klirensu Ø. | |||
| Traka pod pritiskom | 160 | 250 | 400 | 500 |
| Maksimalni jaz mm | 1.0 | 0.8 | 0.6 | 0.5 |
| Pritisak PSI | 2400 | 3750 | 6000 | 7500 |
| Maksimalni jaz u | 0.040 | 0.030 | 0.024 | 0.020 |
| Hrapavost površine | μmra | μmrt | μincla | μinrms |
| Dinamičko zaptivno lice ØD1 | 0.1＜＞0.4 | 4 max | 4＜＞16 | 5＜＞18 |
| Statičko zaptivno lice ØD1 | 1.6 Maks | 10 max | 63 Max | 70 max |
| Statička kućišta lica L1 | 3.2 Maks | 16 max | 125 max | 140 max |
| Chamfers & Radii | ||||
| Utor za utor manje ili jednak S mm | 7.0 | 7.5 | 11.5 | 14.0 |
| Min Chamfer C mm | 4.0 | 5.0 | 7.0 | 8.0 |
| Max filet rad r1mm | 0.8 | 0.8 | 0.8 | 0.8 |
| Utor za utor manje ili jednak u | 0.187 | 0.240 | 0.365 | 0.470 |
| Min Chamfer C in | 0.160 | 0.200 | 0.250 | 0.280 |
| Max punilo rad r1u | 0.016 | 0.016 | 0.032 | 0.032 |
| Tolerancije | øD1 | ød1 | L1 |
| mm |
H9 |
+0 -0.2 |
+0.2 -0 |
| u |
H9 |
* vidi dolje |
+0.01 -0 |
| øD1u |
Manje od ili jednako 3.000 |
Manje od ili jednako 4.500 |
＞4.500 |
| ød1Tol |
+0 -0.002 |
+0 -0.003 |
+0 -0.004 |
|
ФD1 |
Фd1 |
L1 |
Broj dijela |
ФD1 |
Фd1 |
L1 |
Broj dijela |
|
50 |
36 |
9.0 |
7350500 |
165 |
142 |
16.0 |
7351650 |
|
60 |
46 |
9.0 |
7350600 |
170 |
147 |
16.0 |
7351700 |
|
63 |
48 |
11.0 |
7350630 |
175 |
152 |
16.0 |
7351750 |
|
65 |
50 |
11.0 |
7350650 |
180 |
157 |
16.0 |
7351800 |
|
70 |
55 |
11.0 |
7350700 |
185 |
162 |
16.0 |
7351850 |
|
75 |
60 |
11.0 |
7350750 |
190 |
167 |
16.0 |
7351900 |
|
80 |
65 |
11.0 |
7350800 |
200 |
177 |
16.0 |
7352000 |
|
85 |
70 |
11.0 |
7350850 |
210 |
187 |
16.0 |
7352100 |
|
90 |
75 |
11.0 |
7350900 |
215 |
192 |
16.0 |
7352150 |
|
95 |
80 |
11.0 |
7350950 |
220 |
197 |
16.0 |
7352200 |
|
100 |
85 |
12.5 |
7351000 |
225 |
202 |
16.0 |
7352250 |
|
105 |
90 |
12.5 |
7351050 |
230 |
207 |
16.0 |
7352300 |
|
110 |
95 |
12.5 |
7351100 |
240 |
217 |
16.0 |
7352400 |
|
115 |
100 |
12.5 |
7351150 |
250 |
222 |
17.5 |
7352500 |
|
120 |
105 |
12.5 |
7351200 |
260 |
232 |
17.5 |
7352600 |
|
125 |
102 |
16.0 |
7351250 |
270 |
242 |
17.5 |
7352700 |
|
130 |
107 |
16.0 |
7351300 |
280 |
252 |
17.5 |
7352800 |
|
135 |
112 |
16.0 |
7351350 |
290 |
262 |
17.5 |
7352900 |
|
140 |
117 |
16.0 |
7351400 |
300 |
272 |
17.5 |
7353000 |
|
145 |
122 |
16.0 |
7351450 |
320 |
292 |
17.5 |
7353200 |
|
150 |
127 |
16.0 |
7351500 |
330 |
302 |
17.5 |
7353300 |
|
160 |
137 |
16.0 |
7351600 |
350 |
322 |
17.5 |
7353500 |
|
|
|
|
|
400 |
372 |
17.5 |
7354000 |
